Miejsce pochodzenia:
Shenzhen, Chiny
Nazwa handlowa:
Polcd
Orzecznictwo:
RoHS, ISO9001
Numer modelu:
PCB800852
Skontaktuj się z nami
wideo
wideo
wideo
wideo

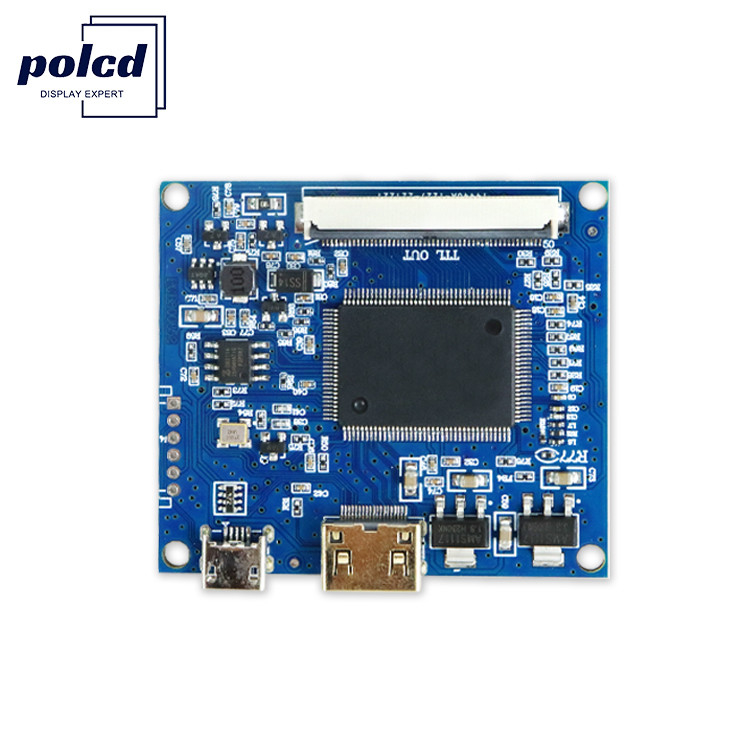

Uniwersalne płyty LCD PCB HD-MI VGA Controller Board
Wzór, rozmiar i funkcja produktów PCB są dokładnie takie same, ale modele zasobów LCD napędzane są inne:
| Tablica kierowcy model | Opis funkcji | Uwaga |
| PCB800850 | Wsparcie 3,5 cala LCD | Odnośnik definicji LQ035NC111 |
| PCB800851 | Wsparcie 4,3-calowy -40P LCD | Odnośnik definicji AT043TN24V.1 |
| PCB800852 | Wspieranie 50PIN LCD | Odnośnik definicji AT070TN92 |
| PCB800853 | Wsparcie 40PIN LCD | Odniesienie do definicji EJ070NA-01J |
| Wymiary: 52 mm*46 mm*6 mm | ||
Opis funkcji interfejsu
| HD-MI | Wejście HD-MI | Standard HD-MI wynosi 1.2 |
| USB1 | wejście mocy | 5V |
| J4 | wejście mocy | 5V |
| Konwencja nr 8 | Port wyjściowy dotykowy | Bezpośredni dostęp do rogu ekranu |
| Konwencja nr 6 | Wyjście sygnału TTL-50PIN | Odnośnik definicji AT070TN92 |
Cechy
1Interfejs zasilania Mirco USB, standardowe zasilanie 5V, musi być większe niż 1,5A.
2/Bez przycisków i zdalnego sterowania /automatycznie przełączy się na kanał HD-MI po podłączeniu do HD-MI.
3. 1 kanał HD-MI sygnał wejściowy, a ten IC obsługuje HD-MI 1.2
4. HD-MI to wysokiej jakości MINI pokryta złotem podstawa.
5Interfejs ekranu przyjmuje wysokiej jakości złoto pokryty złącze - definicja 50PIN-AT070tn92.
6. Sygnał USB-DM+DP można rozszerzać zewnętrznie.
7Płyty sterowania przyjmują specjalną konstrukcję obwodu, która może napędzać światła LED w zakresie 10V i obsługuje maksymalną moc wyjściową 180MA.
9Wspieraj wyjście sygnału TTL.
Może obsługiwać standardowe ekrany LCD 50PIN 6,5 ′′ 7 ′′ 8 ′′ 9 ′′ 10,1 cali, takie jak AT070TN92.
Ta tablica sterowania przyjmuje pełną technologię SMD. Odpowiednie parametry zostały zaprojektowane zgodnie ze standardami przemysłowymi, a standardy żeglugowe są zgodne ze standardami cywilnymi.
10Ta tablica sterowania wykorzystuje dwustronne, pozłacane specjalne siedzenie FPC. FPC nie rozróżnia górnych i dolnych połączeń i może być używany bezpośrednio.
Wymagania dotyczące transportu, przechowywania i użytkowania
1Nie stosować dużego ciśnienia ani deformacji zginania.
2. antystatyczny i wodoodporny
3. wilgotność względna < 80%
4. Temperatura pracy: -1~60°C
5wilgotność operacyjna: 0~40°C
J4-INPowerConnector
| 1 | +5V | Napięcie wejściowe zasilania |
| 2 | D+ | Połączenie sygnału USB |
| 3 | D- | Połączenie sygnału USB |
| 4 | GND | GND |
| 5 | AV | Brak funkcji |
| 6 | GND | ziemia |
HD-MięśniowyConnector
| 1 | Mini HD-MI standardowy interfejs | Dostępny standardowy kabel |
MircoUSBConnector
| 1 | Standardowy interfejs Mirco USB | Dostępny standardowy kabel |
CON4 - Niniejszy interfejs nie rozróżnia górnych i dolnych połączeń ekranu LCD FPC.
